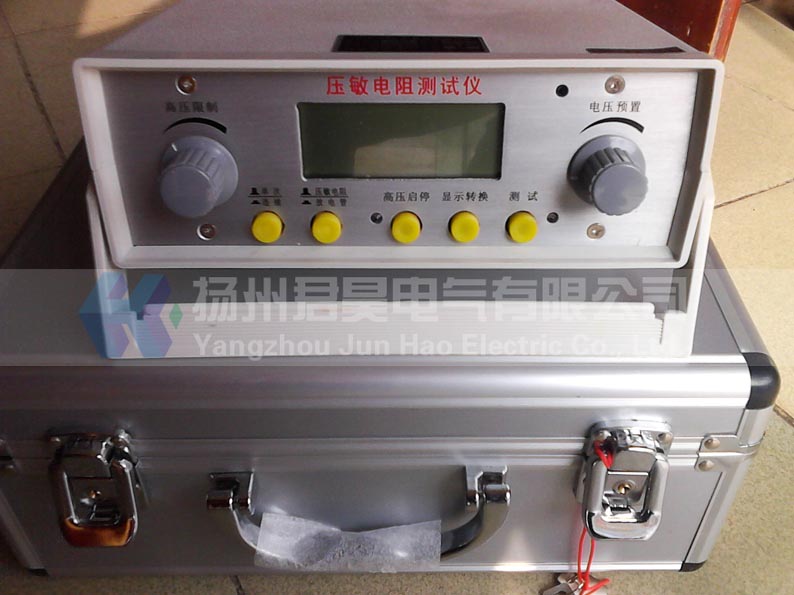

JHFC-2GB壓敏電阻測試儀
- 說明書下載：???
- 型號：???JHFC-2GB
使用范圍
JHFC-2GB壓敏電阻測試儀適用于氧化鋅避雷器(壓敏電阻),金屬陶瓷二、三電極放電管、真空避等過壓防護元件直流參數的測量。也可作穩壓、恒流電源, 使用于其它方面。
—————————————————————————————————————————————————————
工作原理
在測量壓敏電阻時，DC/DC變換器在一定的高頻脈沖的驅動下，將12v直流電壓升變為測試壓敏電阻時所需要的直流高壓。
在測試放電管時，斜率控制電路控制DC/DC變換器，使其輸出的電壓值在20~1700v內以每秒100v的上升率上升到放電管放電。
—————————————————————————————————————————————————————
產品別稱
防雷元件測試儀、壓敏電阻測試儀、防雷器測試儀、壓敏電阻廠家、壓敏電阻廠家
—————————————————————————————————————————————————————
技術參數
1 壓敏電阻測量
技術指標 測量范圍 工作誤差 測試條件
起始動作電壓U1mA 0～1999V ≤±1％±1d 1mA±5μA
漏電流I0.75U1mA 0~199.9μA ≤±2μA±1d 0.75U1mA
≤±1％±1d
2 放電管測量
技術指標 測量范圍 工作誤差 測試條件
直流擊穿電壓Vsdc 5～1999V ≤±1％±1d 電壓上升速率
100V/S±10%
3 其它指標
● 絕緣電阻：6MΩ（500V）
● 耐壓：AC 1.5kV 50HZ 1min
● 工作溫度和濕度：0～＋40℃ ≤85％RH
● 儲存溫度和濕度：－10℃～＋50℃ ≤90％RH
● 電源：AC 220V 50Hz
DC 12V 0.5A （芯線＋極）
● 功耗：8W
● 外形尺寸：208mm×190mm×78mm
● 重量：≤1kg
